Inledning – Så får du optimal räckvidd med MIVO Connect#
När man arbetar med trådlös insamling av mätvärden via Wireless M-Bus är täckning och räckvidd avgörande för att datainsamlingen ska bli så pålitlig som möjligt. Många faktorer påverkar hur långt signalen når – och hur väl den tränger igenom väggar, våningsplan och andra hinder. Det gör det svårt att ge exakta svar på frågor om räckvidd.
Därför har vi tagit fram den här guiden med fokus på vad som är viktigt att tänka på vid projektering och installation av MIVO Connect och dess trådlösa antenner. Guiden innehåller riktlinjer, rekommendationer och exempel från verkliga installationer – från enskilda trapphus till hela bostadsområden.
Antennens placering är A och O#
- Placera antennen så högt och centralt som möjligt – gärna utomhus.
- Det är ofta bättre att dra en längre antennkabel (15–30 meter) än att kompromissa med placeringen.
- En utomhusantenn riktad mot byggnaden ger betydligt bättre resultat än en antenn placerad inne i fastigheten.
Sändningsintervall och effekt#
- Välj mätare/givare med 25 mW sändareffekt och ett frekvent sändningsintervall.
- Tumregel: Givaren bör sända 3 gånger oftare än den upplösning du vill ha i din datainsamling.
Exempel:
Om du vill ha 15-minutersvärden, bör givaren sända var 5:e minut.
Räckviddsrekommendationer vid offert/projektering#
- Inomhus: Upp till 50 meter
- Utomhus, fri sikt: Upp till 150 meter
Repeater vid behov#
Om det finns byggnader längre bort än 150 meter eller signalen måste passera många väggar/våningar, planera att installera en Wireless M-Bus repeater för att förstärka signalen.
Fältexempel för referens#

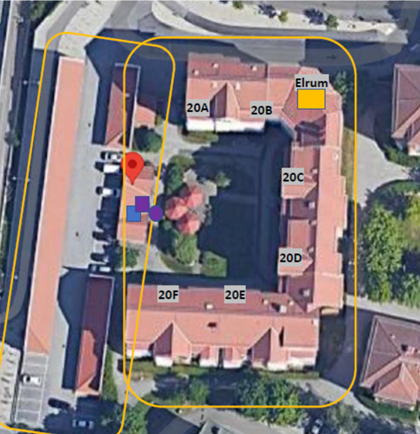

Exempel 1:#
En utomhusantenn placerad centralt täcker samtliga trapphus i ett område, med cirka 170 mätare kopplade.

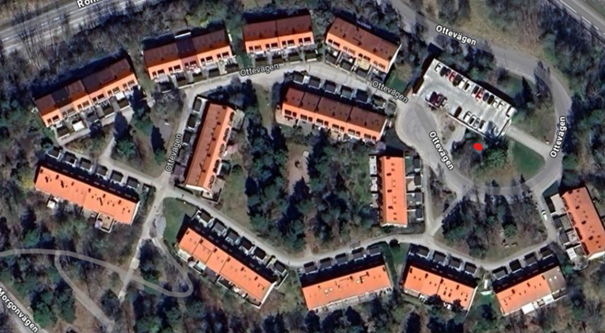

Exempel 2:#
En antenn monterad i en TV-mast, cirka 10 meter upp i luften, täcker omkring 200 mätare för vatten och värme. Det mest avlägsna huset ligger 200 meter bort – systemet fungerar, men en repeater hade gett extra säkerhet.

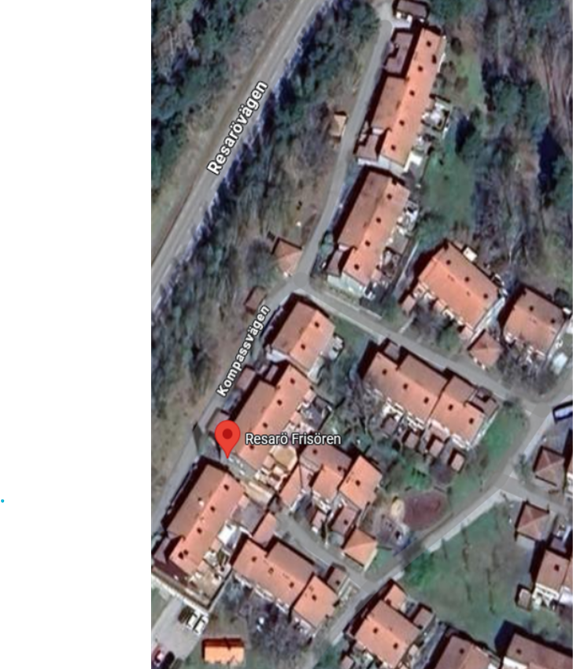

Exempel 3:#
En antenn placerad vid en skorsten, cirka 5–6 meter upp, täcker byggnader upp till 110 meter bort. I detta fall samlas in data från 42 vattenmätare med mycket god mottagning, trots att mätarna sitter bakom inspektionsluckor.
