Inledning – Så får du optimal räckvidd med MIVO Connect#

När man arbetar med trådlös insamling av mätvärden via Wireless M-Bus är täckning och räckvidd avgörande för att all datainsamling ska bli så pålitlig som möjligt. Det är många faktorer som påverkar hur långt signalen når – och hur väl den tränger igenom väggar, våningsplan och andra hinder. Därför är det svårt att kunna ge konkreta svar på frågor som berör räckvidd.

Därför har vi tagit fram den här guiden för vad som är viktigt att gå igenom vid projektering och installation av MIVO Connect och dess trådlösa antenner. Guiden kommer att innehålla riktlinjer, rekommendationer och riktiga exempel från fältet där olika lösningar har använts för att täcka allt från enskilda trapphus till hela bostadsområden.


Antennens placering är A och O#

  • Placera antennen så högt och centralt som möjligt – gärna utomhus.
    Det är ofta bättre att dra en längre antennkabel (15–30 meter) än att kompromissa med en sämre placering.

  • Utomhusantenn riktad mot byggnaden
    En utomhusantenn riktad mot fastigheten ger klart bättre resultat än en antenn som sitter inne i själva byggnaden.

  • Sändningsintervall och effekt
    Välj mätare/givare med 25 mW sändareffekt och ett frekvent sändningsintervall.
    Som tumregel bör givaren sända 3 gånger oftare än upplösningen man önskar i sin datainsamling.
    Exempel: Vill du ha 15-minuters värden bör givaren sända var 5:e minut.


Räckviddsrekommendationer vid offert/projektering#

  • Inomhus: Upp till 50 meter
  • Utomhus, fri sikt: Upp till 150 meter

Repeater vid behov#

Om det finns byggnader längre bort än 150 meter eller signalen måste passera genom flera väggar/våningar – planera för att sätta upp en Wireless M-Bus repeater för att förstärka signalen.

Exempel: Utplacering av utomhusantenn för trådlös insamling i MIVO#

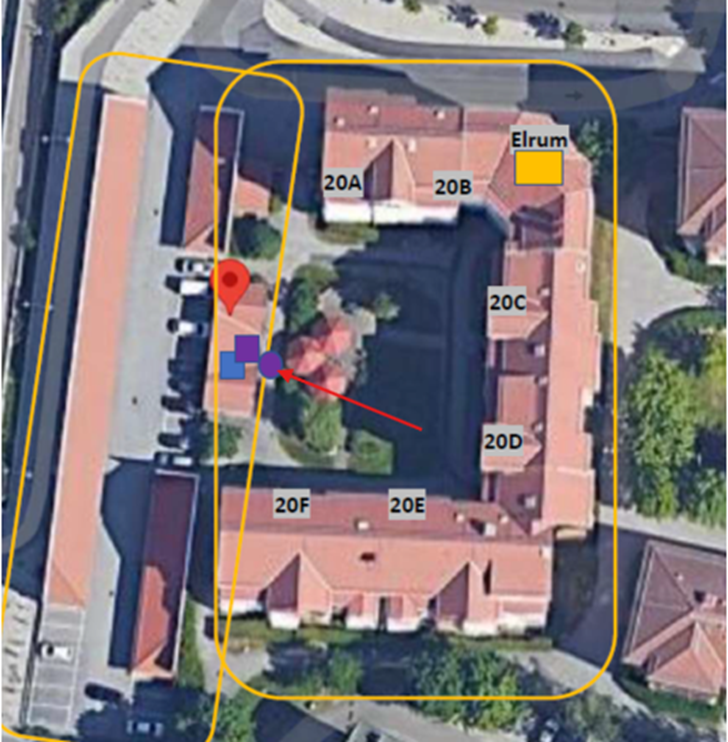

I bilden nedan visas ett exempel på hur en MIVO ANT04 utomhusantenn har placerats centralt i ett gårdskvarter för att täcka samtliga trapphus. Antennen (markerad med lila cirkel och röd pil) är monterad i innergården, vilket ger optimal täckning för följande adresser: 20A, 20B, 20C, 20D, 20E och 20F.

  • Antennen är ansluten till en MIVO Wireless M-Bus Extender, och i detta fall sitter även grundenheten (t.ex. MC01) placerad på samma plats.
  • Lösningen täcker totalt cirka 170 trådlösa mätare, främst temperaturgivare och energigivare.
  • Tack vare antennens centrala placering behövs varken repeater eller extern gateway, vilket förenklar installationen och ökar driftsäkerheten.

Detta är ett bra referensexempel på hur man med hjälp av rätt antennplacering kan täcka ett helt kvarter med minimal infrastruktur.

placement1

Exempel: Högt placerad utomhusantenn för bred täckning i MIVO#

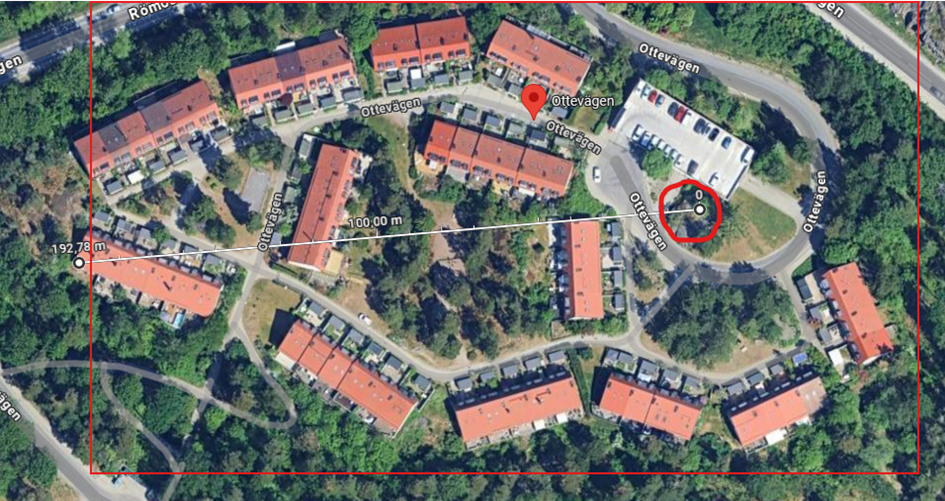

I bilden nedan illustreras hur en MIVO ANT04B utomhusantenn har monterats i en TV-mast cirka 10 meter ovan mark, markerad med röd cirkel. Den höga placeringen möjliggör en mycket bred täckning av området längs Ottevägen.

  • Antennen är kopplad till en MIVO Wireless M-Bus Extender som i sin tur är ansluten till grundenheten.
  • Lösningen täcker cirka 200 trådlösa mätare för både vatten- och värmemätning.
  • Det mest avlägsna huset (till vänster i bild) ligger cirka 193 meter bort, vilket visar hur effektiv räckvidden kan bli vid god antennplacering.
  • Trots det stora avståndet och antalet mätare krävdes ingen repeater i detta fall, men på grund av belastningen hade det ändå varit rekommenderat att överväga en repeater för framtida driftsäkerhet.

Detta exempel visar hur en välplacerad antenn på hög höjd kan ge mycket god täckning över ett stort bostadsområde – särskilt i öppna miljöer utan större störningar.

placement2
